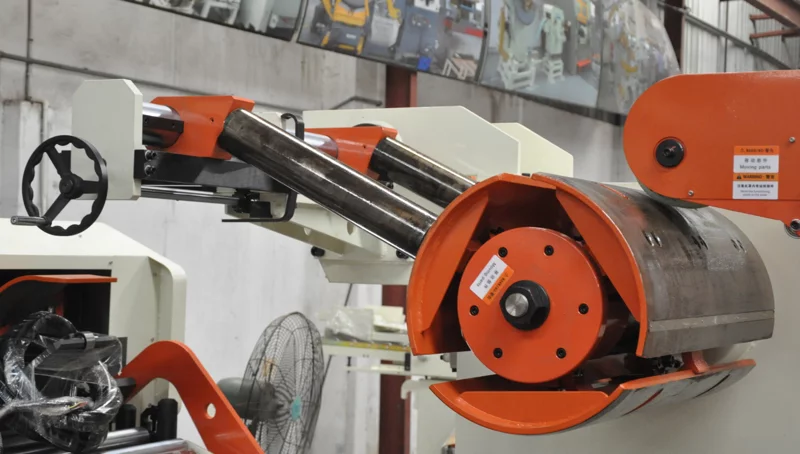

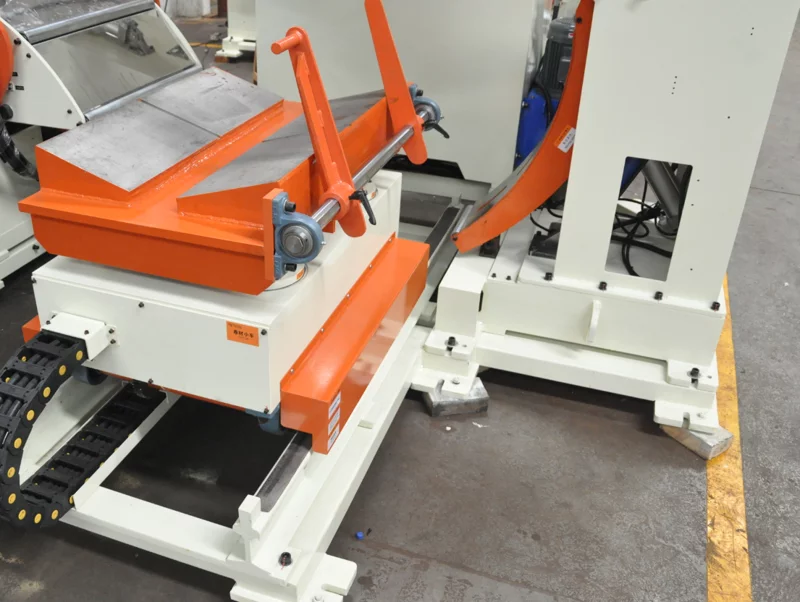

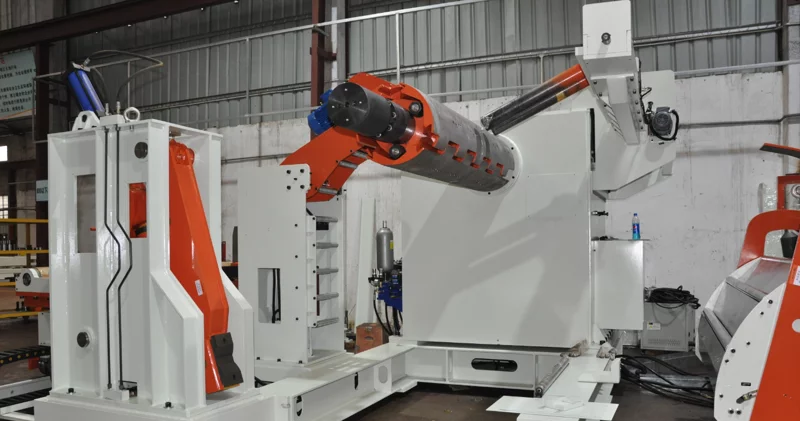

Выпрямитель-подающий MAC4-H с ЧПУ
Популярные модели
-
MAC4-600H
-
MAC4-800H
-
MAC4-1000H
-
MAC4-1300H
Описание
Эта новая машина с серво-приводом для разматывания и выпрямления специально разработана для автоматической подачи толстых и среднетолщинных листов с широкой полосой и высокой текучестью во время штамповки. Машина обычно оснащена 9 или 11 валками. Она способна снимать внутренние напряжения и выпрямлять высокопрочные углеродистые стальные листы. Подходит для высокопрочных листов (предел текучести 600 Н/мм²), таких как холоднокатаные, травленные, оцинкованные и стальные листы.
- Машина объединяет функции разматывания, выравнивания, подачи и резки, обеспечивая простоту эксплуатации и компактные размеры.
- Используется серво-система, импортированная из Японии, для обеспечения высокой точности подачи.
- Валок с обратным давлением для выравнивания, специально разработанный для прочных и толстых листов, обеспечивает гарантированное снятие напряжений.
Product Specification
| Item | MAC4-600H | MAC4-800H | MAC4-1000H | MAC4-1300H |
|---|---|---|---|---|
| Ширина рулона мм | 70–600 | 70–800 | 70–1000 | 70–1300 |
| Толщина материала мм | 0,6–6,0 | 0,6–6,0 | 0,6–6,0 | 0,6–6,0 |
| Вес материала кг | 5000 | 5000 | 7000 | 10000 |
| Наружный диаметр рулона мм | 1400 | 1400 | 1400 | 1400 |
| Внутренний диаметр рулона мм | 508 | 508 | 508 | 508 |
| Длина подачи мм | ~500※ | ~500※ | ~500※ | ~500※ |
| Скорость подачи м/мин | 16–24 | 16–24 | 16–24 | 16–24 |
| Выравнивающие ролики | Верхние 6 / Нижние 5 | Верхние 6 / Нижние 5 | Верхние 6 / Нижние 5 | Верхние 6 / Нижние 5 |
| Подающие ролики | 1 | 1 | 1 | — |
| Главный мотор кВт | AC15,0 | AC15,0 | AC15,0 | AC22,0 |
| Расширение оправки | Гидравлическое | Гидравлическое | Гидравлическое | Гидравлическое |
| Мотор рулона кВт | AC2,2 | AC2,2 | AC3,7 | AC7,5 |
| Электропитание | Трёхфазное 220V/380V/50Hz | Трёхфазное 220V/380V/50Hz | Трёхфазное 220V/380V/50Hz | Трёхфазное 220V/380V/50Hz |
| Рабочее давление воздуха МПа | 0,49 | 0,49 | 0,49 | 0,49 |
