Подающий механизм для рулонов RNC-HA
Популярные модели
-

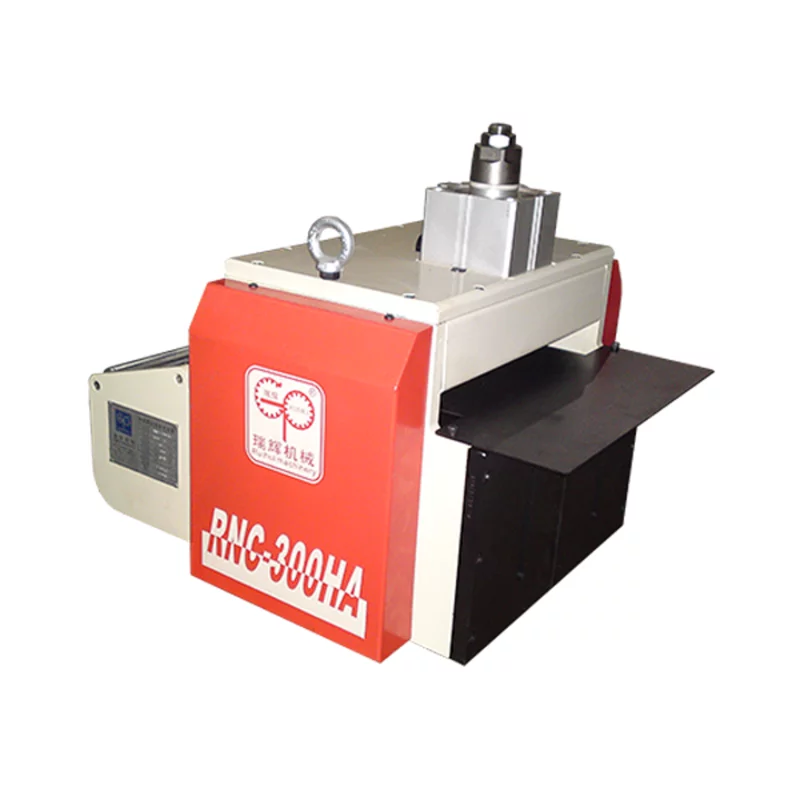

RNC-300HA
-

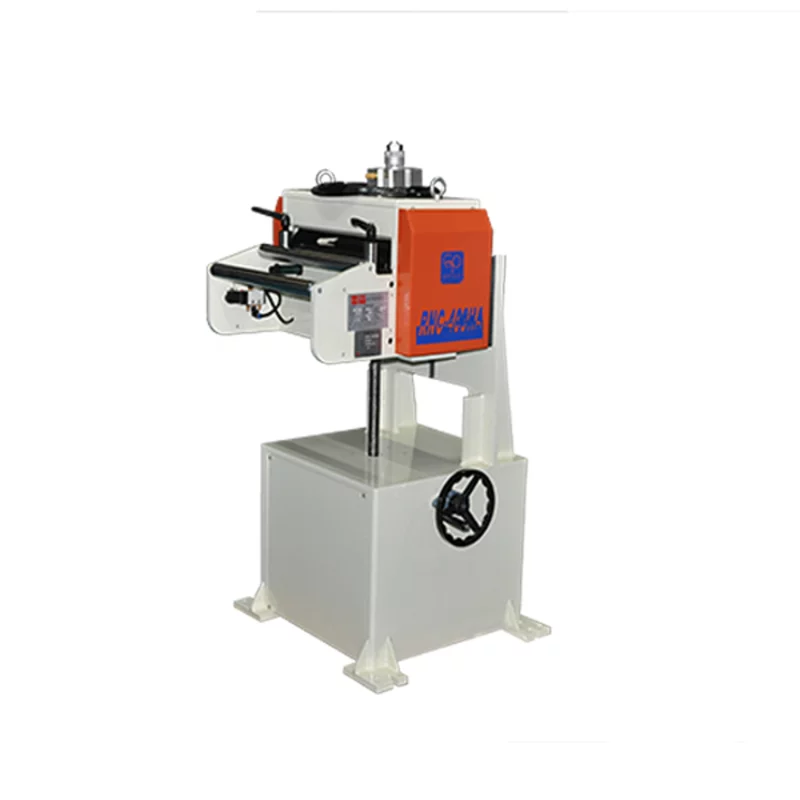

RNC-400HA
Список моделей
-
RNC-200HA
-
RNC-600HA
-

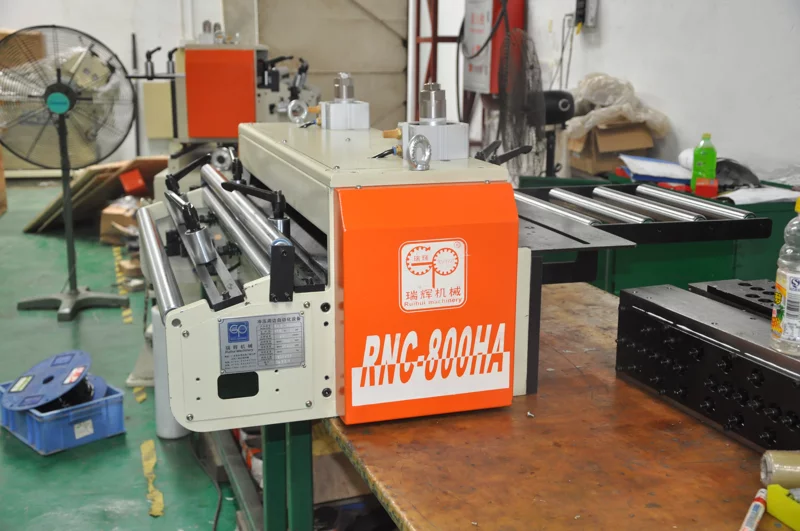

RNC-800HA
Система управляется компьютеризированной системой с замкнутым контуром, позволяющей задавать до 20 различных длин подачи. Каждая программа может обеспечивать до 999 циклов штамповки, а точность подачи поддерживается в пределах ±0,03 мм, что полностью соответствует требованиям обработки высокоточных и специальных изделий.
Механическая часть и система управления выполнены раздельно, а подающий механизм использует пневматический привод. Благодаря особенностям конструкции обеспечивается стабильная и надежная работа оборудования. Минимальная поддерживаемая ширина материала составляет 200 мм.
После установки питателя, если высота оборудования не совпадает с уровнем штампа, предусмотрена возможность регулировки примерно на 100 мм. Для корректировки горизонтального положения необходимо ослабить два болта на салазках и отрегулировать крепежные болты монтажной пластины. После достижения требуемого уровня болты фиксируются, обеспечивая стабильное положение оборудования.
| Item | RNC-200HA | RNC-300HA | RNC-400HA | RNC-600HA |
|---|---|---|---|---|
| Ширина рулона мм | 200 | 300 | 400 | 600 |
| Толщина материала мм | 0,3–3,2 | 0,3–3,2 | 0,3–3,2 | 0,3–3,2 |
| Высота линии подачи мм | 70–170 | 70–170 | 70–170 | 70–170 |
| Регулировка высоты линии подачи мм | ±50 | ±50 | ±50 | ±50 |
| Скорость подачи м/мин | 20 | 20 | 20 | 20 |
| Точность подачи мм | В пределах ±0,2 | В пределах ±0,2 | В пределах ±0,2 | В пределах ±0,2 |
| Производительность отпускания SPM | ~80 | ~80 | ~80 | ~60 |
| Система отпускания | Пневматическая | Пневматическая | Пневматическая | Пневматическая |
| Мотор кВт | AC0,4 | AC0,75 | AC0,75 | AC1,3 |
| Электропитание | AC220 / 1 фаза | AC220 / 1 фаза | AC220 / 1 фаза | AC220 / 1 фаза |
| Item | RNC-800HA |
|---|---|
| Ширина рулона мм | 800 |
| Толщина материала мм | 0,3–3,2 |
| Высота линии подачи мм | 70–170 |
| Регулировка высоты линии подачи мм | ±50 |
| Скорость подачи м/мин | 20 |
| Точность подачи мм | В пределах ±0,2 |
| Производительность отпускания SPM | ~60 |
| Система отпускания | Пневматическая |
| Мотор кВт | AC2,9 |
| Электропитание | AC220 / 1 фаза |
