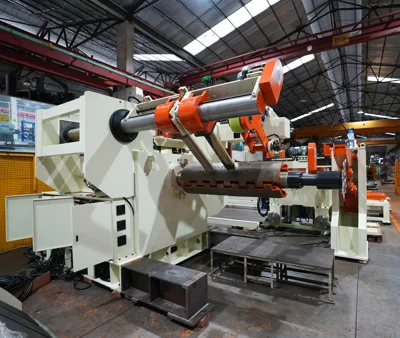

Alimentador de enderezador NC MAC5-H
Atributos básicos
- Modelo MAC5-H
- Ancho de Banda 100~2000 mm
- Espesor de la Banda 0.8~9.0 mm
- Capacidad de Peso de Bobina ~10000 kg
- Velocidad de Alimentación 16 m/min
- Precisión de Alimentación 0~500/±0.20 mm
Modelos populares
-
MAC5-600H
-
MAC5-800H
-

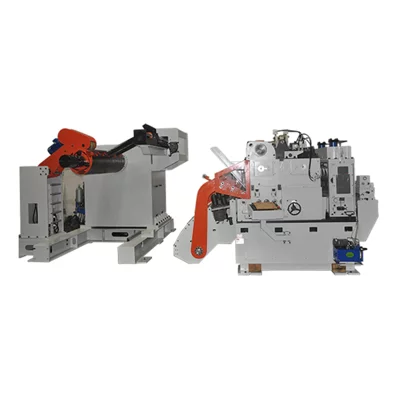

MAC5-1300H
Lista de modelos
-
MAC5-1000H
Esta máquina está diseñada principalmente para enderezar materiales con espesores de entre 0,8 y 9,0 mm. Normalmente utiliza un sistema de nueve rodillos y actualmente admite un ancho máximo de material de 2000 mm. Los rodillos enderezadores se pueden personalizar con un diseño inclinable. Un cilindro hidráulico inclina la mitad superior de los rodillos 20 grados hacia arriba, lo que facilita la eliminación de aceite, residuos y capas de óxido no ferroso de la superficie del rodillo. Esto también facilita la inspección y el mantenimiento del alimentador tres en uno y garantiza la estabilidad a largo plazo en la precisión de enderezado y alimentación. Esta máquina se utiliza principalmente en la estampación de piezas de automoción.
9 Guías Laterales para Bobinas
Gracias a sus nueve rodillos de trabajo, esta máquina de alta resistencia puede manipular materiales de hasta 9 mm de espesor, logrando una planitud excepcional.
Ajuste Electrónico de Enderezamiento
El ajuste electrónico de enderezamiento reemplaza el ajuste manual previo con manija, facilitando la operación.
Fácil Acceso a los Rodillos de Trabajo
Los rodillos de trabajo, centrados alrededor del mandril de salida, pueden abrirse hasta 20 grados, lo que facilita la limpieza. Además, la estructura interna de la máquina es claramente visible, lo que facilita la inspección y el mantenimiento en el interior del mecanismo.
| Item | MAC5-600H | MAC5-800H | MAC5-1000H | MAC5-1300H |
|---|---|---|---|---|
| Ancho de la bobina mm | 100~600 | 100~800 | 100~1000 | 100~1300 |
| Espesor del material mm | 0.8~9.0 | 0.8~9.0 | 0.8~9.0 | 0.8~9.0 |
| Peso del material kg | 5000 | 7000 | 10000 | 10000 |
| Diámetro exterior del material mm | Φ1400 | Φ1400 | Φ1400 | Φ1400 |
| Diámetro interior del material mm | Φ508 | Φ508 | Φ508 | Φ508 |
| Longitud de alimentación mm | ~500※ | ~500※ | ~500※ | ~500※ |
| Velocidad de alimentación m/min | 22 | 22 | 22 | 22 |
| Rollo alisador | Superior 5/Inferior 4 | Superior 5/Inferior 4 | Superior 5/Inferior 4 | Superior 5/Inferior 4 |
| Rodillo de alimentación | Superior 1/Inferior 1 | Superior 1/Inferior 1 | Superior 1/Inferior 1 | Superior 1/Inferior 1 |
| Motor principal kw | AC22 | AC22 | AC30 | AC30 |
| Expansión del mandril | hydraulic | hydraulic | hydraulic | hydraulic |
| Motor de carrete kw | AC5.5 | AC7.5 | AC11.0 | AC22.0 |
| Fuente de alimentación | AC380/50HZ | AC380/50HZ | AC380/50HZ | AC380/50HZ |
| Aire operativo Mpa | 0.5 | 0.5 | 0.5 | 0.5 |

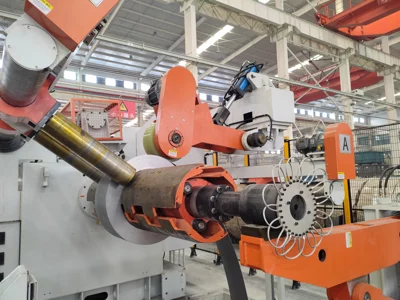

MAC5-H Eje Principal del Desenrollador
MAC5-H Bastidor de Soporte de Material
