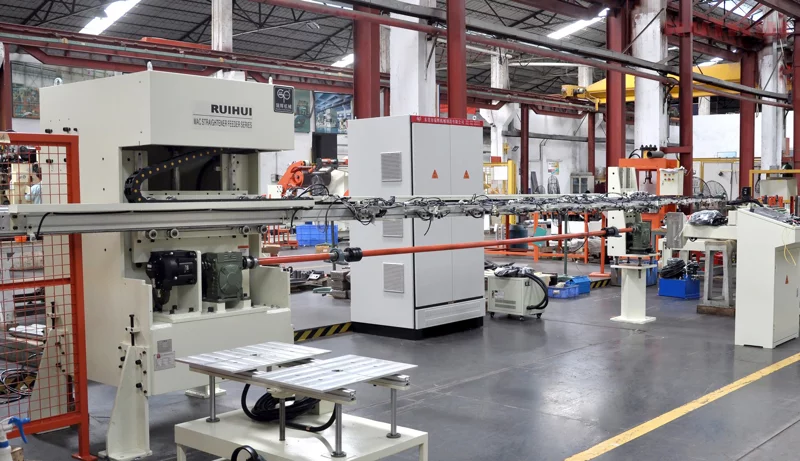

Línea de estampado de manipuladores tipo biela
Lista de modelos
-
RBT-2
-
RBT-3

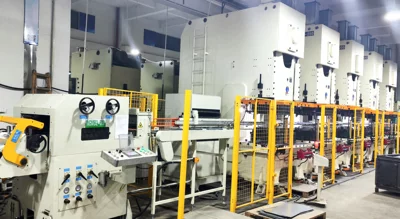

La línea de estampado con manipulador de biela integra un alimentador tres en uno, un transportador de posicionamiento, un manipulador de biela y prensas en un solo sistema, lo que automatiza la alimentación, la transferencia y el estampado, mejorando significativamente la eficiencia de producción. Con el manipulador de biela, las piezas se transfieren directa y rápidamente entre prensas. El transportador de posicionamiento asegura una alineación precisa, garantizando que las piezas lleguen con precisión a cada estación de prensa. Este proceso requiere una mínima intervención manual, lo que reduce considerablemente el tiempo de transferencia, reduce los errores de transferencia y mejora la continuidad y estabilidad de la producción, lo que resulta en una operación de estampado compacta y altamente eficiente.
| Item | RBT-2 | RBT-3 |
|---|---|---|
| Longitud de alimentación mm | ~1200 | ~1500 |
| Movimiento arriba/abajo mm | ~100 | ~100 |
| Tiempo de ciclo sec | 1.7~ | 2.5~ |
| Peso máximo de la pieza kg | 4.0×2 | 4.0×2 |
| Repetibilidad mm | ±0.3 | ±0.3 |
| Potencia del motor kw | 2.0 alimentación, 2.0 arriba y abajo | 2.0 alimentación, 2.0 arriba y abajo |
| Recogida de piezas de trabajo | Vacío, imán | Vacío, imán |
| Peso de la máquina | Alrededor de 400 | Alrededor de 400 |

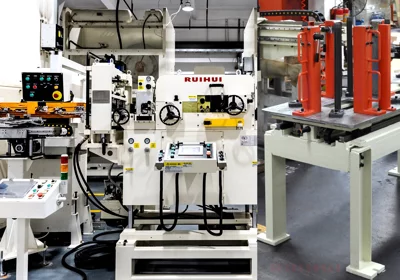

Dos opciones para obtener chapa
Según la situación, se puede utilizar un alimentador enderezador NC o un separador de chapas para obtener chapas.

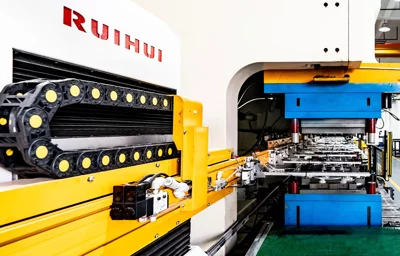

Manipulador tipo biela
Varios efectores finales están fijados a una viga transversal. Las piezas de trabajo pueden transferirse directamente entre estaciones de trabajo sin necesidad de realizar calibraciones de posición repetidas. Esto da como resultado una alta eficiencia de producción.
Tracción delantera y tracción trasera
Solo las secciones de cabeza y cola están equipadas con un mecanismo de accionamiento principal y uno secundario para mover el manipulador. Este diseño facilita el ajuste y el mantenimiento.
