Линия штамповки с комбинированной 3-осевой передачей
Популярные модели
-
Линия штамповки с комбинированной 3-осевой передачей
Линия штамповки с комбинированной 3-осевой передачей является мощным помощником в автоматизации штамповки. Она обеспечивает полностью автоматический производственный процесс от загрузки рулонов до упаковки готовой продукции.
Оборудование может свободно и гибко перемещаться в трёхмерном пространстве, точно захватывая и транспортируя материалы. Эта линия штамповки способна выполнять штамповку как рулонных, так и листовых материалов.
Оборудование имеет модульную конструкцию, что облегчает установку, наладку, последующее обслуживание и модернизацию. Она значительно повышает производственную эффективность, снижает трудозатраты и интенсивность ручного труда, а также уменьшает количество брака, способствуя эффективному развитию предприятия.
| Item | Линия штамповки с комбинированной 3-осевой передачей |
|---|---|
| Соответствующая тоннажность пресса т | 1000–3500 |
| Ширина рулона мм | 200–1600 |
| Толщина рулона мм | 0,6–6,0 |
| Скорость линии м/мин | 30 |
| Максимальная прочность материала МПа | 980 (разрывная прочность) |
| Скорость резки (TAKT) шт/мин | 25 |
| Максимальная ширина листа мм | 1800 × 1200 |
| Минимальная ширина листа мм | 400 × 150 |
| Толщина листа мм | 0,5–3,2 |
| Производственный материал | сталь / алюминий |
| Ход подачи (ось X) мм | 0–1500 |
| Ход зажима (ось Y) мм | 0–350 |
| Ход подъема (ось Z) мм | 0–300 |
Раскладка листового материала
Загрузочная тележка обеспечивает эффективную подачу стоп материала на производственную линию, снижая объём ручного труда и повышая уровень безопасности производства. Тележка состоит из механизма позиционирования и разделения листов, корпуса тележки, подъёмного механизма и системы управления. Направляющий стержень позиционирования стопы и магнитный разделитель установлены на верхней платформе тележки и перемещаются вместе с ней. Позиционирование выполняется при помощи специальной оснастки, после чего подъёмный механизм поднимает материал в позицию разгрузки.

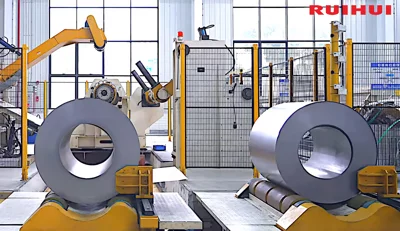

NC-правильно-подающее устройство
Технология NC (числового программного управления) обеспечивает точную настройку и мониторинг параметров в режиме реального времени, повышая общую эффективность и точность подачи материала. После выравнивания рулонная полоса может использоваться как для резки листов (многостанционная штамповка), так и для непрерывной подачи в прогрессивный штамп.

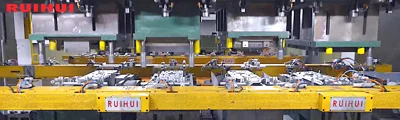

3-осевая система трансфера
Манипулятор состоит из трёх осей, каждая из которых приводится в движение при помощи реечно-зубчатой передачи. Высокоточные японские линейные направляющие обеспечивают высокую жёсткость конструкции и низкое трение при линейном перемещении, гарантируя стабильную точность позиционирования и повторяемость даже при высокой скорости и больших нагрузках.
Конвейерная система в конце линии
Конвейер в конце производственной линии транспортирует готовую продукцию к зоне ручной упаковки. Автоматическое телескопическое выдвижение передней секции позволяет сократить количество пустых позиций штампа, а функция автоматической регулировки высоты обеспечивает точное соответствие уровню подачи материала в штамп. Это предотвращает застревание материала, столкновения и проблемы подачи, вызванные отклонением по высоте, тем самым повышая стабильность работы всей линии и гибкость адаптации к различным штампам.
