Cómo elegir entre el estampado en tándem con prensas grandes y el estampado con troquel de transferencia

En la manufactura moderna, el estampado es una de las tecnologías clave para el conformado de metales, especialmente en la producción de piezas de gran tamaño, como paneles de carrocería de automóviles y carcasas de electrodomésticos. La línea de estampado en tándem con prensas grandes y el estampado con troquel de transferencia son dos líneas de producción automatizadas de estampado muy comunes. Este artículo le ayudará a comprenderlas.

Principio de funcionamiento

Tanto la línea de estampado en tándem con prensas grandes como el estampado con troquel de transferencia funcionan bajo el principio de conformar piezas mediante múltiples procesos, siendo adecuados para la producción de piezas con formas complejas. Sin embargo, sus métodos específicos son diferentes.

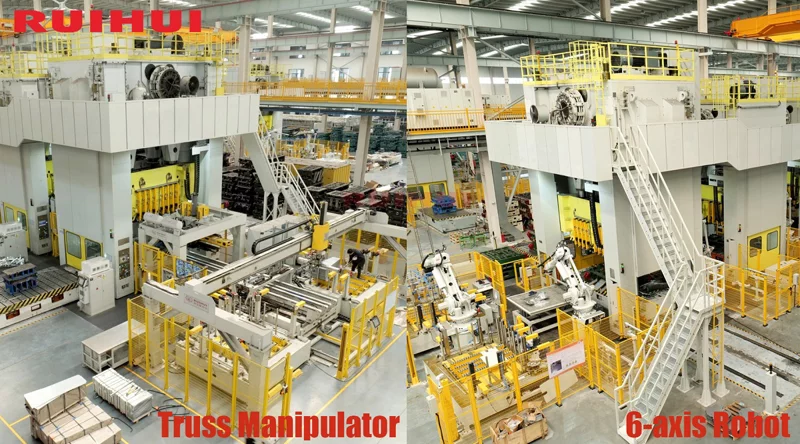

(The tandem line can be equipped with either truss-type manipulators or 6-axis robots.)

Una línea de estampado en tándem con prensas grandes está compuesta por múltiples prensas y manipuladores conectados en serie, lo que da como resultado que toda la línea de producción ocupe un espacio considerable. Cada prensa está equipada con un solo troquel y es responsable de un proceso específico.

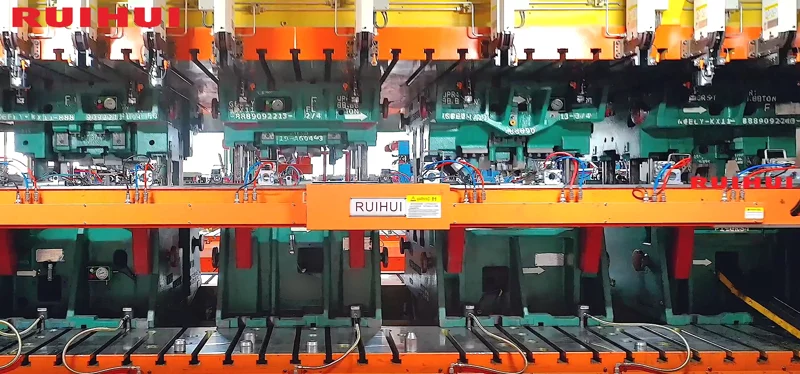

(This is the transfer die stamping.)

Una línea de estampado con troquel de transferencia se configura en una sola prensa equipada con múltiples troqueles, y la pieza de trabajo es transferida mediante un sistema de transferencia de 3 ejes, lo que permite una disposición más compacta.

Capacidad de producción

1. Velocidad
2. En una línea de estampado en tándem con prensas grandes, las prensas y los robots funcionan de manera independiente, lo que permite realizar el estampado a diferentes ritmos. Si se utiliza un robot de 6 ejes para colocar o retirar piezas de trabajo del troquel en ángulo, la velocidad de transferencia será aún más lenta. Una línea de estampado con troquel de transferencia puede completar simultáneamente el estampado en múltiples estaciones, y cada transferencia de piezas es realizada de manera simultánea por el sistema de transferencia de 3 ejes, por lo que su velocidad de producción es más rápida que la del estampado en tándem con prensas.

(Esta es la línea de estampado en tándem con prensas grandes utilizando manipuladores tipo pórtico.)

(This is the large press tandem stamping line using 6-axis robots.)

1. Tamaño de la pieza de trabajo
2. En una línea de estampado en tándem con prensas grandes, cada prensa está equipada con un solo troquel, lo que proporciona suficiente espacio para diseños de troqueles de mayor tamaño. Esto la hace adecuada para piezas de trabajo medianas y grandes.

En una línea de estampado con troquel de transferencia, se instalan múltiples troqueles dentro de una sola prensa, lo que genera limitaciones de espacio y restricciones en el tamaño de los troqueles. Por lo tanto, es más adecuada para piezas de trabajo medianas o pequeñas.

(This is a comparison of large press tandem stamping(Robobeam, 6-axis robot) and 3-axis transfer stamping.)

(This is a truss destacking 3-axis stamping line.)
