Línea de estampado por transferencia de 3 ejes compuesta
Modelos populares
-
Línea de estampado por transferencia de 3 ejes compuesta
La línea de estampado por transferencia de 3 ejes compuestos es un potente asistente para la automatización del estampado. Realiza un proceso de producción totalmente automatizado, desde la carga de bobinas hasta el empaquetado del producto terminado. Se mueve con libertad y flexibilidad en el espacio tridimensional, sujetando y transportando materiales con precisión. Esta línea puede estampar tanto bobinas como láminas. El equipo adopta un diseño modular, lo que facilita su instalación, puesta en marcha, mantenimiento y actualización posteriores. Mejora considerablemente la eficiencia de la producción, reduce los costos y la intensidad de la mano de obra, reduce los productos defectuosos y contribuye al desarrollo eficiente de las empresas.
| Item | Línea de estampado por transferencia de 3 ejes compuesta |
|---|---|
| Tonelaje de prensa coincidente t | 1000~3500 |
| Ancho de la bobina mm | 200~1600 |
| Espesor de la bobina mm | 0.6~6.0 |
| Velocidad de línea m/min | 30 |
| Máxima resistencia del material MPa | 980 (resistencia a la tracción) |
| Esquila TAKT SPM | 25 |
| Ancho máximo de la hoja mm | 1800*1200 |
| Ancho mínimo de hoja mm | 400*150 |
| Espesor de la chapa mm | 0.5~3.2 |
| Material de producción | Acero/Aluminio |
| Carrera de avance (eje X) mm | 0~1500 |
| Carrera de sujeción (eje Y) mm | 0~350 |
| Carrera de elevación (eje Z) mm | 0~300 |

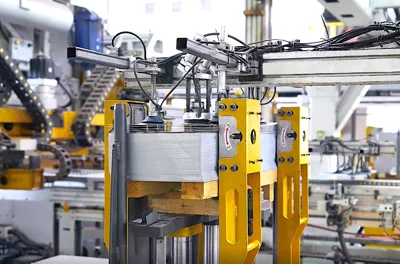

Carro de carga
El carro de carga carga eficientemente las pilas en la línea de producción, reduciendo la mano de obra y mejorando la seguridad. El carro consta de un mecanismo de posicionamiento y separación, el cuerpo del carro, un mecanismo de elevación y una unidad de control. La barra de posicionamiento de la pila y el separador magnético están fijados a la superficie superior del carro y se mueven con él. Se posicionan mediante herramientas especializadas y se elevan a la posición de descarga mediante un mecanismo de elevación.
Alimentación de la enderezadora NC
La tecnología NC (control numérico) permite un ajuste preciso y la monitorización en tiempo real, mejorando así la eficiencia y precisión del proceso de alimentación. RUIHUI ofrece diversas soluciones para optimizar la alimentación de material, incluyendo líneas cortas, líneas largas y de tipo dividido móvil.

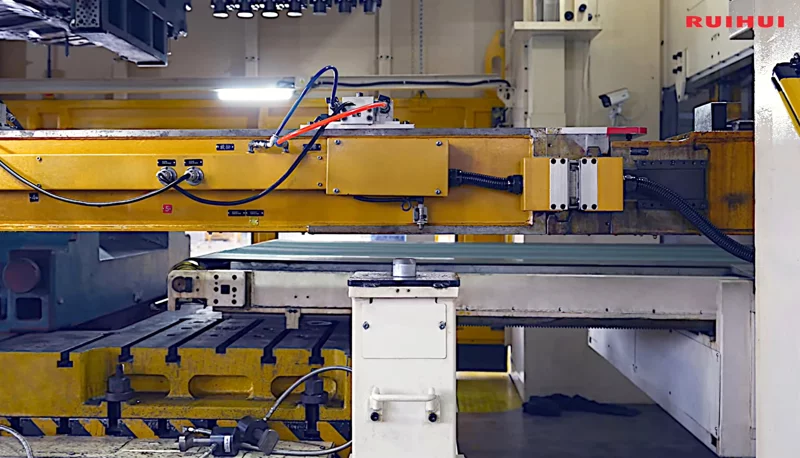

Transferencia de 3 ejes
El robot consta de tres ejes, todos accionados por transmisiones de piñón y cremallera, y guías lineales japonesas garantizan precisión. Esto permite un movimiento lineal de alta rigidez y baja fricción, garantizando precisión de posicionamiento y repetibilidad a altas velocidades y cargas pesadas.
Transporte de cola de línea
El transportador de final de línea entrega los productos al empaque manual. El telescópico automático en la sección frontal reduce el número de estaciones de molde vacías, y el ajuste automático de altura se adapta a la altura de alimentación del molde, evitando atascos de material, colisiones o una alimentación deficiente causada por desviaciones de altura. Esto mejora la estabilidad operativa de toda la línea y la flexibilidad de adaptación del molde.
